数控立式车床

HOME > 产品介绍 > 数控立式车床

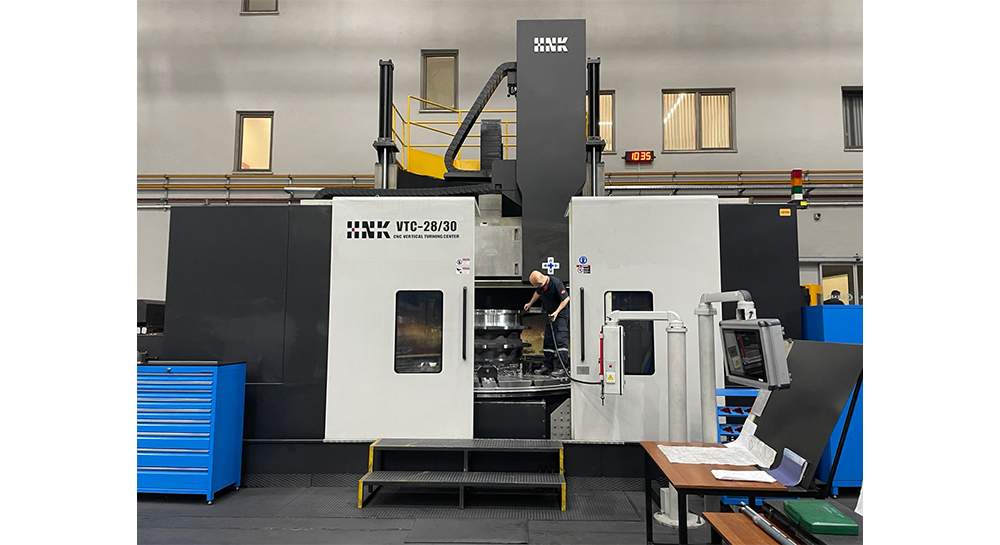

VTC Series

CNC vertical turning center

产品特点

具有高精度的分度台与主轴，能够进行铣削、攻丝及各种机加工，能够单次装夹加工多工位加工从而较高的经济效益。

技术规格

点击鼠标左右键


工作台直径
最大旋转直径/最大切削直径
最大车削高度 *
车削时工作台转速(两段式) *
工作台承重
C轴分度工作台转速
C轴分度角
工作台驱动电机功率
(连续/30分钟)
X轴行程
Z轴行程 *
铣轴转速
铣轴电机功率
铣轴锥孔
滑枕尺寸
刀架尺寸
横梁行程
CNC操作系统
VTC-10/12F VTC-12/16F VTC-12/16R VTC-12/16 VTC-16/20F VTC-16/20R VTC-16/20 VTC-20/25 VTC-25/30 VTC-30/40 VTC-40/50 VTC-50/60 VTC-60/70 VTC-80/100 VTC-100/160
1,000mm 1,250mm 1,200mm 1,250mm 1,600mm 1,600mm 1,600mm 2,000mm 2,500mm 3,000mm 4,000mm 5,000mm 6,000mm 8,000mm 10,000mm
1,250mm 1,600mm 1,600mm 1,600mm 2,000mm 2,000mm 2,000mm 2,500mm 3,000mm 4,000mm 5,000mm 6,000mm 7,000mm 10,000mm 16,000mm
800mm 900mm 1,200mm 1,300mm 900mm 1,600mm 1,660mm 1,800mm 2,000mm 2,200mm 2,500mm 3,000mm 3,500mm 6,000mm 6,000mm
Max. ~450rpm Max. ~360rpm Max. ~340rpm Max. ~360rpm Max. ~250rpm Max. ~250rpm Max.~250rpm Max. ~200rpm Max. ~130rpm Max. ~100rpm Max. ~50rpm Max. ~50rpm Max. ~40rpm Max. ~20rpm Max. ~15rpm
4,500kg 8,000kg 7,000kg 8,000kg 10,000kg 8,000kg 10,000kg 12,000kg 20,000kg 30,000kg 50,000kg 60,000kg 150,000kg 350,000kg 450,000kg
0 ~ 3rpm 0 ~ 3rpm 0 ~ 3rpm 0 ~ 3rpm 0~2.5rpm 0 ~ 3rpm 0~2.5rpm 0 ~ 2rpm 0 ~ 1rpm 0 ~ 0.5rpm 0~0.3rpm 0 ~ 0.3rpm 0 ~ 0.3rpm 0 ~ 0.3rpm 0 ~ 0.3rpm
0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚ 0.001˚
A.C 30/37kW A.C 37/45kW A.C 30/37kW A.C 37/45kW A.C 37/45kW A.C 37/45kW A.C 37/45kW A.C 45/55kW A.C 45/55kW A.C 60/75kW A.C 100kW A.C 155kW A.C 190kW D.C 265kW D.C 265kW
-200~+795mm -200~+970mm -100~+970mm -200~+970mm -200 ~ +1,170mm -100~+1,170mm -200 ~ +1,170mm -200 ~ +1,450mm -200 ~ +1,700mm -200 ~ +2,225mm -200 ~ +2,750mm -200 ~ +3,300mm -200 ~ +3,800mm -300 ~ +5,350mm -300 ~ +8,350mm
750mm 900mm 900mm 900mm 900mm 900mm 900mm 1,000mm 1,200mm 1,300/1,500/2,000/ 2,200/2,500mm 1,300/1,500/2,000/ 2,200/2,500mm 1,300/1,500/2,000/ 2,200/2,500mm 2,200/2,500/ 3,000/3,500mm 2,200/2,500/ 3,000/3,500mm 2,200/2,500/ 3,000/3,500mm
Max.~2,500rpm Max.~2,500rpm Max.~2,000rpm Max.~2,500rpm Max.~2,500rpm Max.~2,000rpm Max.~2,500rpm Max.~2,500rpm Max.~2,500rpm Max.~2,000rpm Max.~2,000rpm Max.~2,000rpm Max.~1,500rpm Max.~1,500rpm Max.~1,500rpm

A.C 11/15kW

 A.C 15/18.5kW A.C 15/18.5kW A.C 15/18.5kW A.C 15/18.5kW A.C 15/18.5kW A.C 15/18.5kW A.C 18.5/22kW A.C 18.5/22kW A.C 22/26kW A.C 22/26kW A.C 22/26kW A.C 37/45kW A.C 45/55kW A.C 45/55kW
ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50 ISO 50
240x240mm 240x240mm 240x240mm 240x240mm 240x240mm 240x240mm 240x240mm 240x240mm 240x240mm 300x300/350x350/ 400x400mm 300x300/350x350/ 400x400mm 300x300/350x350/ 400x400mm 400x400/500x500/ 600x600mm 400x400/500x500/ 600x600mm 400x400/500x500/ 600x600mm
40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 40 x 40mm 60 x 60mm 60 x 60mm 60 x 60mm 60 x 60mm
fixed type fixed type 300mm x 2steps 250mm x 3 steps fixed type 250mm x 3steps 250mm x 3 steps 250mm x 3 steps 250mm x 4 steps 250mm x 6 steps 250mm x 7 steps 250mm x 7 steps 250 x 9 steps 500mm x 9 steps 500mm x 9 steps
Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 0i-T {Fanuc 31i} Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 0i-T {Fanuc 31i} Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D Fanuc 31i-B, Siemens 840D

※ 标注星号（*）项可以根据客户要求变更
