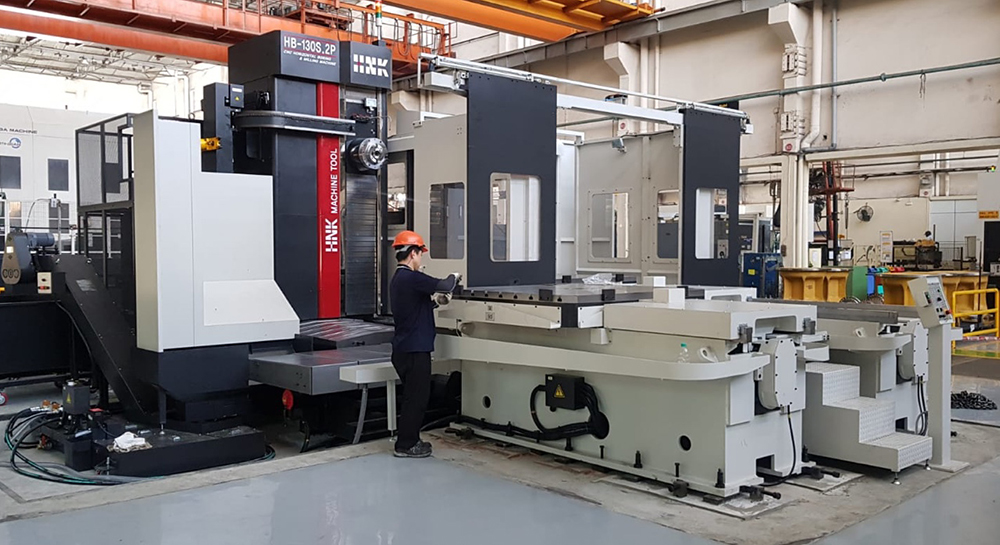

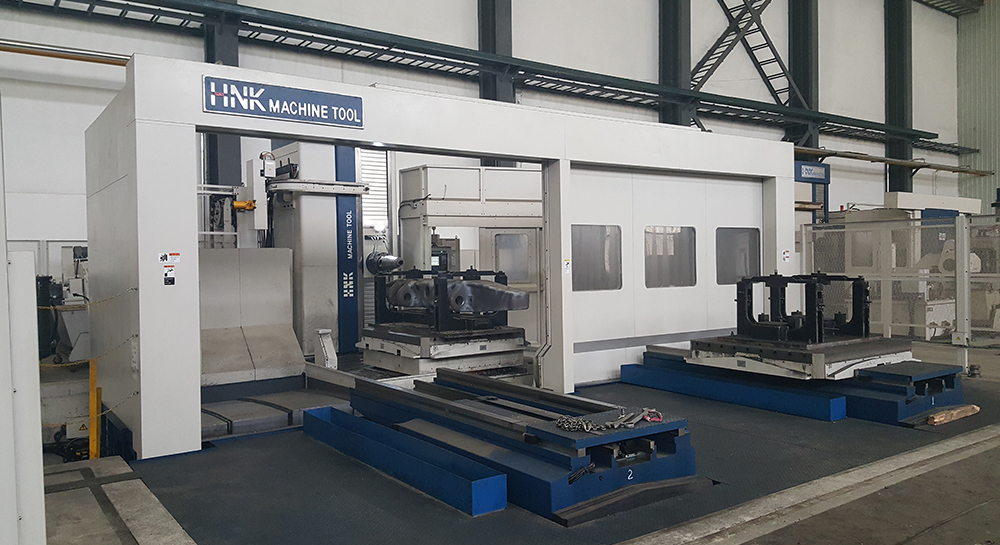

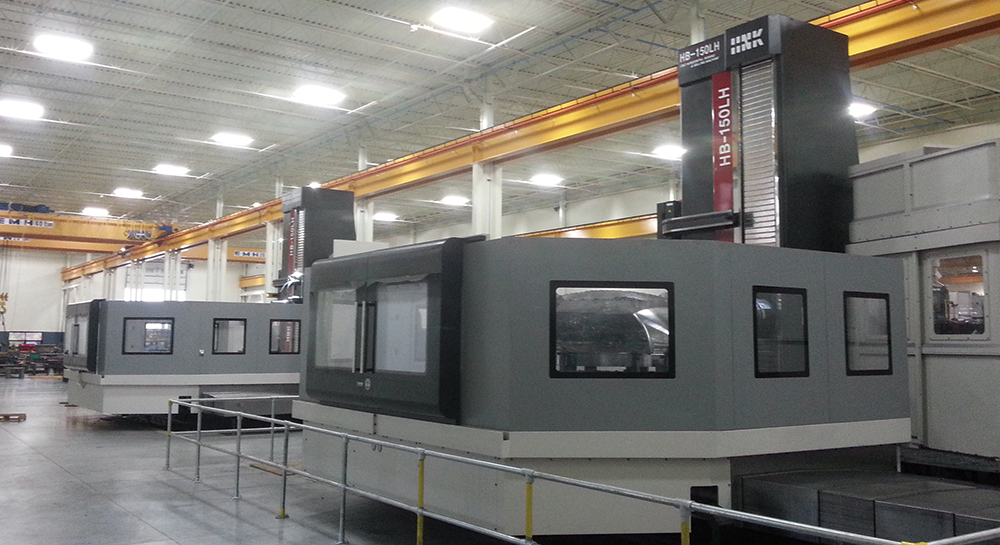

HB Series
CNC Horizontal Boring & Milling Machine

产品特点

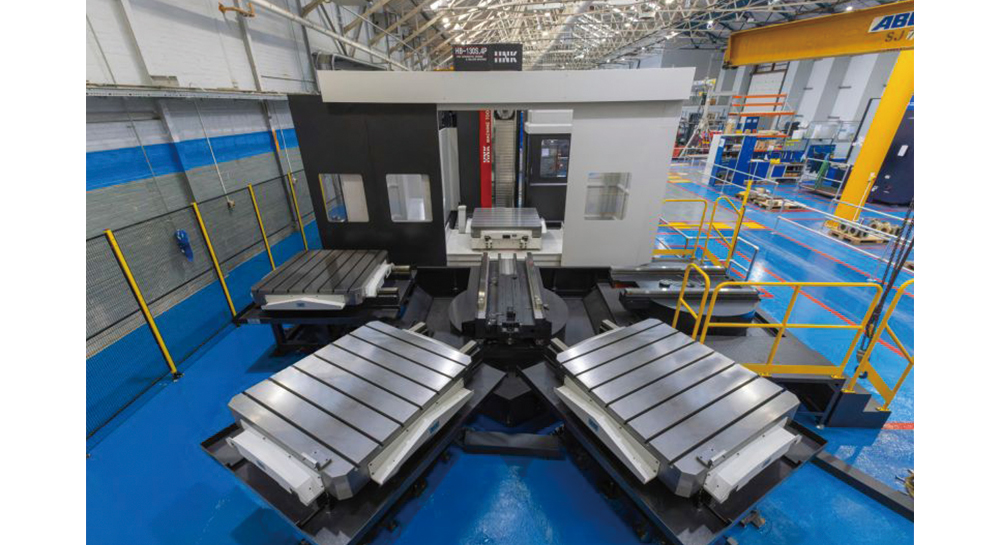

可靠性、稳定性、刚性极佳的机床，适合于强力、重切削加工并单台机床能够满足铣、镗、钻、铰、攻丝等加工，适用于铸铁、钢等不同材质的材料加工，加之双工作台可自动交换使其大幅提高生产效率。

技术规格

点击鼠标左右键

X轴行程

Y轴行程

Z轴行程

W轴行程

工作台尺寸

回转工作台尺寸

工作台分度角
（每90度配有定位销）

工作台

工作台承重

工作台转速*

主轴直径

主轴转速 *

主轴锥孔

主轴电机功率（连续/30分钟）

CNC操作系统

HB-110M	HB-110	HB-130S	HB-130	HB-130X	HB-130C	HB-130CX	HB-150
1,600mm	1,600{2,000}mm	2,000 {3,000}mm	3,000mm	3,000mm	3,000mm	4,000mm	3,000~7,000mm
1,300mm	1,500mm	1,500 {2,000}mm	2,000 {2,300}mm	2,000 {2,300}mm	2,000 {2,300}mm	2,300mm	2,300~4,000mm
1,000mm	1,200{1,500]mm	1,300 {1,600}mm	1,300 {1,600}mm	1,300{1,600}mm	1,300 {1,600}mm	1,300 {1,600}mm	1,600~2,500mm
350mm	500 {650]mm	700mm	700mm	700mm	700mm	700mm	700~1,000mm
1,000 x 1,100mm	1,150 x 1,250mm	1,400 x 1,600mm	1,600 x 1,800mm	2,000 x 2,200mm	1,400 x 3,000mm	1,600 x 4,000mm	2,000 x 2,200 {2,500 x 3,000}mm
-	-	-	-	-	1,400 x 1,400mm	1,600 x 1,600mm	-
0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°	0.001°
Rotary	Rotary	Rotary	Rotary	Rotary	Rotary + Sub table	Rotary + Sub table	Rotary
3,000kg	5,000{6,000}kg	7,000{9,000}kg	12,000{15,000}kg	15,000{20,000}kg	7,000{9,000}kg	10,000{15,000}kg	15,000~35,000kg
3rpm	2rpm	2rpm	1.4rpm	1rpm	1.4rpm	1.4rpm	1rpm
Ø110mm	Ø110mm	Ø130mm	Ø130mm	Ø130mm	Ø130mm	Ø130mm	Ø150mm
5 ~ 3,000rpm	5 ~ 3,000rpm	5 ~ 2,500rpm	5 ~ 2,500rpm	5 ~ 2,500rpm	5 ~ 2,500rpm	5 ~ 2,500rpm	5 ~ 2,000rpm
ISO 50	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50	ISO 50
15/18.5{20/25}kW	18.5/22{25/30}kW	22/26{30/35}kW	22/26{30/35}kW	22/26{30/35}kW	22/26{30/35}kW	22/26{30/35}kW	37/45{50/60}kW
Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D	Fanuc 31i-B, Siemens 840D

※ 标注星号（*）项可以根据客户要求变更
